带网关汽车can线怎么测量？测量方法和注意事项是什么？

随着现代汽车电子技术的快速发展，车辆中的CAN线（ControllerAreaNetwork线）成为了一种重要的通讯线路，它允许车辆上的不同电子设备通过网络进行数据交换。汽车网关作为车辆数据交换的中心，扮演着至关重要的角色。在进行汽车CAN线的测量时，了解正确的方法和注意事项至关重要。本文将详细指导您如何测量带网关汽车的CAN线，并介绍在测量过程中需要特别注意的事项。

一、了解CAN线与汽车网关

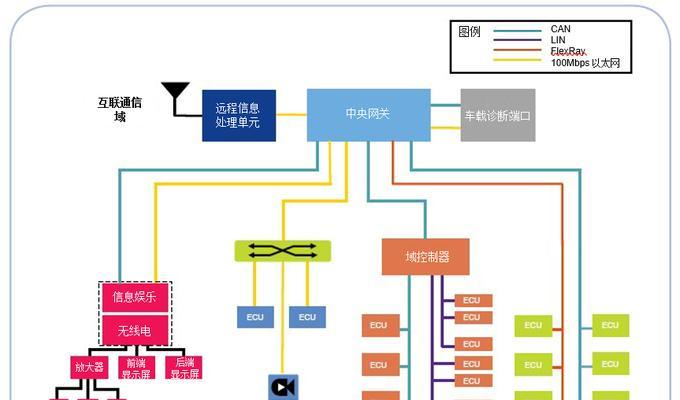

了解CAN线和汽车网关的基本功能是十分必要的。CAN线是一种多主通讯总线，用于允许不同模块间的信息共享。而汽车网关则负责不同网络域之间的信息传输，确保车辆系统的稳定和高效运行。

二、测量前的准备工作

1.准备工具

在开始测量之前，您需要准备以下工具：

数字万用表

CAN线专用测试设备（如CAN分析仪）

车辆电路图

相关的接插件和适配器

2.确保安全

确保车辆在测量前已经熄火，并断开电瓶负极以避免短路风险。

3.阅读电路图

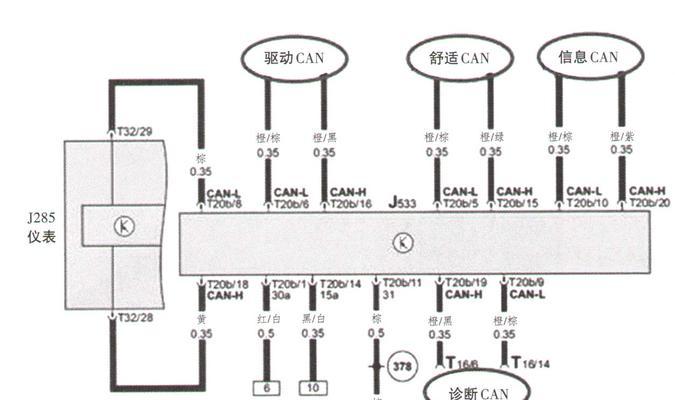

熟悉车辆的电路图，特别是CAN线网络布局，将帮助您更准确地定位测量点。

三、CAN线测量步骤

1.确定测量点

您需要根据电路图确定CAN线的高电平和低电平线。一般来说，CAN线分为CANHigh（CANH）和CANLow（CANL）两条线路。

2.连接测量设备

打开数字万用表，设置到连续测量直流电压档位。然后将万用表的正极测试线连接到CANH线上，负极测试线连接到CANL线上。

3.观察测量结果

启动车辆或通过相关设备模拟启动信号，观察万用表的显示。如果车辆启动正常，您应该看到万用表显示电压值在2.5V到3.5V之间波动。这是CAN线正常工作时的典型电压范围。

四、测量注意事项

1.注意电压范围

CAN线在正常工作时，电压会在2.5V到3.5V之间波动。如果读数偏高或偏低，都可能意味着有故障存在。

2.避免错误连接

确保在测量过程中正确连接万用表，错误的连接可能会导致设备损坏或测量结果不准确。

3.检查连接线

在测量前，确认所有连接线都牢固可靠，以避免接触不良导致的误读。

4.防止干扰

尽量避免在强电磁干扰的环境中进行测量，因为这可能导致读数不准确。

5.使用正确的测试设备

使用专门为CAN线设计的测试设备，比如CAN分析仪，可以更精确地测量数据。

6.注意个人安全

在进行测量时，始终注意个人安全，避免触电或其他意外事故。

五、常见问题与解决方法

1.测量时显示电压为零

如果测量结果显示电压为零，首先检查连接线是否有松动或损坏。如果连接无误，可能是CAN线本身或车辆网关故障。

2.读数不稳定

如果测量结果波动幅度很大，可能是由于车辆电子设备的干扰。尝试在车辆熄火状态下测量，看是否有改善。

3.无法启动车辆

如果在测量过程中车辆无法启动，很可能是测量操作导致了车辆网关的故障。建议立即停止操作，并寻求专业技术人员的帮助。

六、

带网关汽车的CAN线测量是一个专业性较强的过程，需要准确的工具、安全的操作、正确的测量方法和细心的观察。通过本文的指导，您应该已经对测量步骤和注意事项有了全面的了解。记住，正确的测量不仅可以确保您的测量结果准确无误，还可以避免对车辆造成不必要的损害。如果您在测量过程中遇到任何问题，建议您咨询专业的汽车电子技术人员进行进一步的诊断和维修。
